چگونه هارمونیک‌ها را در یک سیستم موتور سه فاز AC کاهش دهیم؟

سلام! به عنوان تامین کننده موتورهای سه فاز AC، من به طور مستقیم دیده ام که چگونه هارمونیک ها می توانند باعث ایجاد سردرد واقعی در این سیستم ها شوند. هارمونیک ها اساساً فرکانس های ناخواسته ای هستند که می توانند عملکرد روان موتور سه فاز AC شما را مختل کنند. در این وبلاگ، نکاتی را در مورد چگونگی کاهش هارمونیک ها در سیستم موتور سه فاز AC به اشتراک می گذارم.

ابتدا بیایید بفهمیم هارمونیک ها چیست و چرا مشکل دارند. در یک سیستم سه فاز AC ایده آل، شکل موج ولتاژ و جریان، امواج سینوسی خالص هستند. اما در دنیای واقعی، انواع بارهای غیر خطی مانند درایوهای فرکانس متغیر، یکسو کننده‌ها و برخی از انواع روشنایی وجود دارد که می‌تواند این شکل موج‌ها را مخدوش کند. این شکل موج های تحریف شده حاوی هارمونیک هایی هستند که مضربی از فرکانس اصلی هستند (معمولاً 50 هرتز یا 60 هرتز).

هارمونیک ها می توانند به یک سری مسائل منجر شوند. آنها می توانند باعث گرم شدن بیش از حد موتورها، ترانسفورماتورها و سایر تجهیزات شوند. این گرمای بیش از حد می تواند طول عمر تجهیزات را کاهش دهد و هزینه های تعمیر و نگهداری را افزایش دهد. آنها همچنین می توانند باعث مشکلات کیفیت برق مانند نوسانات ولتاژ و سوسو زدن چراغ ها شوند. و در برخی موارد، هارمونیک ها حتی می توانند با سایر دستگاه های الکتریکی در سیستم تداخل ایجاد کنند.

بنابراین، چگونه می توانیم این هارمونیک ها را کاهش دهیم؟

1. از تجهیزات با کیفیت بالا استفاده کنید

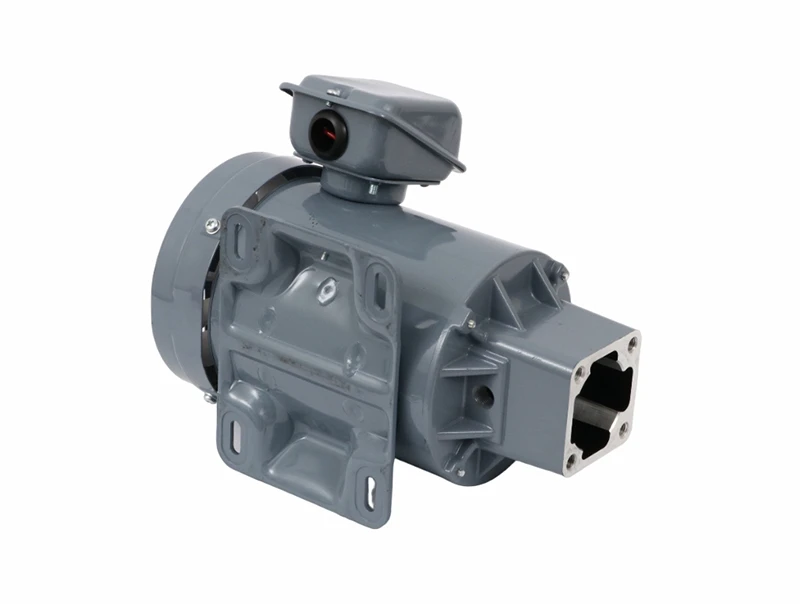

یکی از ساده ترین راه ها برای کاهش هارمونیک ها استفاده از موتورهای سه فاز AC با کیفیت بالا و سایر تجهیزات الکتریکی است. موتورهایی با عایق و طراحی بهتر احتمال کمتری برای تولید هارمونیک دارند. مثلا ماموتور الکتریکی سه فاز Acطوری طراحی شده است که دارای اعوجاج هارمونیک کم باشد. برای اطمینان از عملکرد روان و به حداقل رساندن تولید هارمونیک، با مواد درجه یک و تکنیک های ساخت پیشرفته ساخته شده است.

2. فیلتر هارمونیک را نصب کنید

فیلترهای هارمونیک دستگاه هایی هستند که می توانند در سیستم الکتریکی برای کاهش سطح هارمونیک نصب شوند. دو نوع اصلی فیلتر هارمونیک وجود دارد: غیرفعال و فعال.

فیلترهای هارمونیک غیرفعال از خازن ها، سلف ها و مقاومت ها تشکیل شده اند. آنها با ایجاد یک مسیر با امپدانس کم برای جریان های هارمونیک کار می کنند و آنها را از سیستم الکتریکی اصلی منحرف می کنند. این فیلترها نسبتا ساده و مقرون به صرفه هستند، اما آنها را فقط می توان بر روی فرکانس های هارمونیک خاص تنظیم کرد.

از طرف دیگر فیلترهای هارمونیک فعال پیشرفته تر هستند. آنها از الکترونیک قدرت برای تشخیص جریان های هارمونیک در سیستم استفاده می کنند و جریانی برابر و مخالف تولید می کنند تا آنها را خنثی کند. فیلترهای فعال می توانند با فرکانس های هارمونیک مختلف سازگار شوند و در کاهش هارمونیک ها موثرتر هستند، اما قیمت بیشتری نیز دارند.

3. اندازه مناسب تجهیزات

یکی دیگر از عوامل مهم در کاهش هارمونیک، اندازه مناسب تجهیزات الکتریکی است. اگر یک موتور یا دستگاه دیگر برای باری که قرار است تحمل کند بزرگتر باشد، می تواند ناکارآمد عمل کند و هارمونیک های بیشتری تولید کند. از طرف دیگر، اگر اندازه آن کم باشد، ممکن است بیش از حد گرم شود و همچنین هارمونیک بیشتری تولید کند. بنابراین، مطمئن شوید که اندازه مناسب را انتخاب کرده ایدموتور سه فاز 400 وات ACیا تجهیزات دیگر برای کاربرد خاص شما.

4. فاز - تغییر ترانسفورماتور

از ترانسفورماتورهای تغییر دهنده فاز نیز می توان برای کاهش هارمونیک ها استفاده کرد. این ترانسفورماتورها زاویه فاز ولتاژ یا جریان را در سیستم الکتریکی تغییر می دهند. با استفاده از ترانسفورماتورهای تغییر فاز، می توانید برخی از جریان های هارمونیک را حذف کنید. به عنوان مثال، در یک سیستم سه فاز، می توان از شیفت فاز 30 درجه برای خنثی کردن هارمونیک های 5 و 7 استفاده کرد.

5. مدیریت بار

مدیریت بارهای الکتریکی نیز می تواند به کاهش هارمونیک ها کمک کند. سعی کنید تا حد امکان بارهای سه فاز را متعادل کنید. بارهای نامتعادل می توانند سطح هارمونیک ها را در سیستم افزایش دهند. همچنین از اتصال بیش از حد بارهای غیر خطی به یک مدار خودداری کنید. اگر بارهای غیر خطی زیادی دارید، از مدارهای جداگانه یا تابلوهای توزیع برای آنها استفاده کنید.

6. تعمیر و نگهداری منظم

نگهداری منظم سیستم موتور سه فاز AC شما برای کاهش هارمونیک ها بسیار مهم است. اطمینان حاصل کنید که موتورها تمیز و به خوبی روغن کاری شده اند. اتصالات الکتریکی را به طور مرتب بررسی کنید تا مطمئن شوید که محکم و بدون خوردگی هستند. موتوری که به خوبی نگهداری شود کارآمدتر عمل می کند و هارمونیک کمتری تولید می کند.

7. استفاده هوشمندانه از درایوهای فرکانس متغیر (VFD).

درایوهای فرکانس متغیر معمولاً برای کنترل سرعت موتورهای سه فاز AC استفاده می شوند. با این حال، آنها همچنین می توانند هارمونیک تولید کنند. برای کاهش تولید هارمونیک از VFD ها، می توانید از VFD هایی با ویژگی های کاهش هارمونیک داخلی استفاده کنید. برخی از VFD ها دارای یکسو کننده های چند پالس یا فناوری جلویی فعال هستند که می تواند محتوای هارمونیک را به میزان قابل توجهی کاهش دهد.

8. نظارت و تجزیه و تحلیل

در نهایت، نظارت و تجزیه و تحلیل سطوح هارمونیک در سیستم موتور سه فاز AC شما بسیار مهم است. می توانید از آنالایزرهای کیفیت توان برای اندازه گیری محتوای هارمونیک در شکل موج ولتاژ و جریان استفاده کنید. با پایش منظم هارمونیک ها، می توانید هر گونه مشکل را زود تشخیص داده و اقدامات مناسبی برای کاهش آن ها انجام دهید.

در نتیجه، کاهش هارمونیک ها در یک سیستم موتور سه فاز AC برای اطمینان از عملکرد قابل اعتماد و کارآمد تجهیزات الکتریکی شما ضروری است. با استفاده از تجهیزات باکیفیت، نصب فیلترهای هارمونیک، اندازه مناسب تجهیزات خود و رعایت نکات دیگری که ذکر کردم، می توانید سطح هارمونیک ها را در سیستم خود به میزان قابل توجهی کاهش دهید.

اگر در بازار هستیدموتور AC صنعتی سه فازیا به اطلاعات بیشتری در مورد چگونگی کاهش هارمونیک ها در سیستم موتور سه فاز AC خود نیاز دارید، با خیال راحت تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا بهترین راه حل ها را برای نیازهای خاص خود پیدا کنید.

مراجع

• "کیفیت نیرو در سیستم های الکتریکی" توسط JC Das
• "موتورهای الکتریکی و درایوها: اصول، انواع و کاربردها" نوشته آستین هیوز و بیل دروری
